FK7 – ESW

FK 7 ESW Pojedyncze warstwowe pierścienie ustalające do wałków

Zastosowanie pojedynczych pierścieni ustalających do wałków „FK7 ESW”

Na zakres zastosować jednozwojowych pojedynczych warstwowych pierścieni ustalających „FK7 ESW” do wałków składają sić zastosowania, w których elementy muszą być ustalone osiowo, np. układy przenoszące, sprzęt budowlany, maszyny rolnicze, elementy złączne w przemyśle samochodowym i inżynierii mechanicznej, w łożyskach wałeczkowych i ślizgowych, w przemyśle stoczniowym i lotniczym, wyciągach, kołach pasowych itd.

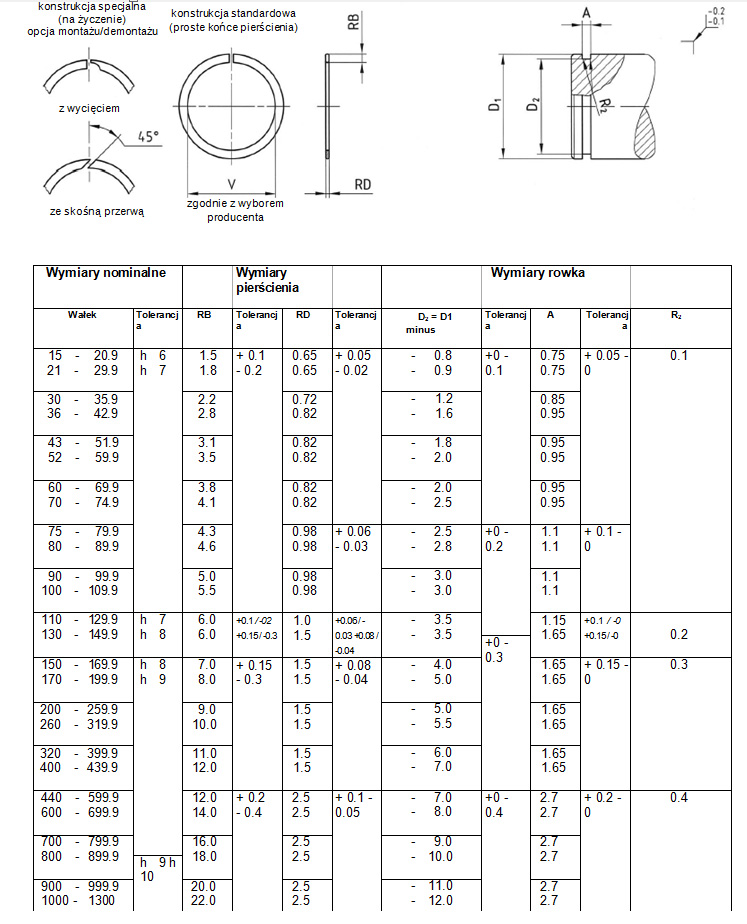

Jednozwojowe warstwowe pierścienie ustalające mogą być wyposażone w opcją montażu/demontażu (patrz rysunek na stronie 29).

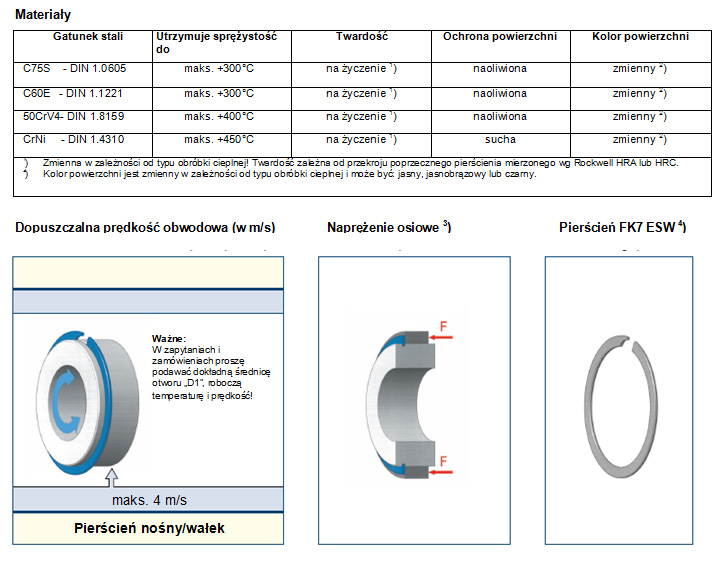

Naprężenie osiowe 3):
Należy przeprowadzić próbą ścinania w warunkach pracy, aby określić zdolność pierścieni ustalających do ścinania osiowego. Nie można zagwarantować stabilnej pozycji pierścieni ustalających w rowku w przypadku gdy otaczające elementy naciskają w niekontrolowany sposób na pierścienie warstwowe podczas pracy (efekt łączący) lub gdy elementy znacznie wibrują.

Instrukcje montażu:
Patrz strony 38 i 39.

Zamówienia 4):
W zapytaniach i/lub zamówieniach średnica pierścienia musi odpowiadać wymiarom średnicy wałka „D1”.

Testy robocze:
Przed rozpoczęciem produkcji powtarzalnej naszych pierścieni warstwowych, w każdym przypadku muszę zostać przeprowadzone testy montażu oraz działania w warunkach eksploatacyjnych, aby ustaliś czy pierścienie ustalające są w stanie wytrzymał wymagane naprążenia.

Achtung: Bitte beachten Sie die Hinweise auf den Seiten Allgemeines, Konstruktions– und Montagehinweise, Befettung und im technischen Fragebogen.
